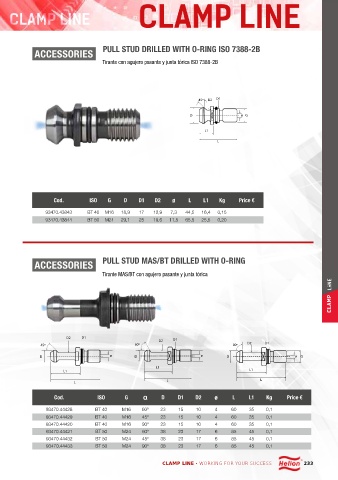

CLAMP LINE CLAMP LINE

ACCESSORIES PULL STUD DRILLED WITH O-RING ISO 7388-2B
Tirante con agujero pasante y junta tórica ISO 7388-2B

45º D2 D1

D ø G
L1
L

Cod. ISO G D D1 D2 ø L L1 Kg Price €
93470.43843 BT 40 M16 18,9 17 12,9 7,3 44,5 16,4 0,15
93470.43844 BT 50 M24 29,1 25 19,6 11,5 65,5 25,5 0,20

ACCESSORIES PULL STUD MAS/BT DRILLED WITH O-RING
Tirante MAS/BT con agujero pasante y junta tórica

CLAMP

D2 D1 D1
D2
45º 60º 90º D2 D1
D ø D ø D ø G
L1
L1 L1
L L L
Cod. ISO G α D D1 D2 ø L L1 Kg Price €
93470.44428 BT 40 M16 60º 23 15 10 4 60 35 0,1
93470.44429 BT 40 M16 45º 23 15 10 4 60 35 0,1
93470.44420 BT 40 M16 90º 23 15 10 4 60 35 0,1
93470.44421 BT 50 M24 60º 38 23 17 6 85 45 0,1
93470.44432 BT 50 M24 45º 38 23 17 6 85 45 0,1
93470.44433 BT 50 M24 90º 38 23 17 6 85 45 0,1
CLAMP LINE · WORKING FOR YOUR SUCCESS 233
