CLAMP LINE

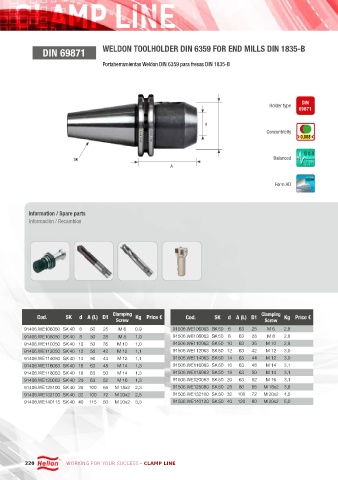

            DIN 69871                 WELDON TOOLHOLDER DIN 6359 FOR END MILLS DIN 1835-B
                           Portaherramientas Weldon DIN 6359 para fresas DIN 1835-B




                                                                            DIN
                                                                    Holder type
                                                                           69871
                                                    d d
                                                                   Concentricity
                                                                            0,003

                   SK                                                Balanced
                   SK
                                            A A
                                                                     Form AD


        Information / Spare parts
        Información / Recambios













          Cod.   SK  d A (L) D1  Clamping   Kg Price €  Cod.  SK  d A (L) D1  Clamping   Kg Price €
                              Screw
                                                                   Screw
       91406.WE106050 SK 40  6  50  25  M 6  0,9  91506.WE106063 SK 50  6  63  25  M 6  2,8
       91406.WE108050 SK 40  8  50  28  M 8  1,0  91506.WE108063 SK 50  8  63  28  M 8  2,8
       91406.WE110050 SK 40 10  50  35  M 10  1,0  91506.WE110063 SK 50 10  63  35  M 10  2,9
       91406.WE112050 SK 40 12  50  42  M 12  1,1  91506.WE112063 SK 50 12  63  42  M 12  3,0
       91406.WE114050 SK 40 14  50  44  M 12  1,1  91506.WE114063 SK 50 14  63  44  M 12  3,0
       91406.WE116063 SK 40 16  63  48  M 14  1,3  91506.WE116063 SK 50 16  63  48  M 14  3,1
       91406.WE118063 SK 40 18  63  50  M 14  1,3  91506.WE118063 SK 50 18  63  50  M 14  3,1
       91406.WE120063 SK 40 20  63  52  M 16  1,3  91506.WE120063 SK 50 20  63  52  M 16  3,1
       91406.WE125100 SK 40 25  100  65  M 18x2  2,3  91506.WE125080 SK 50 25  80  65  M 18x2  3,8
       91406.WE132100 SK 40 32  100  72  M 20x2  2,5  91506.WE132100 SK 50 32  100  72  M 20x2  4,5
       91406.WE140115 SK 40 40  115  80  M 20x2  3,3  91506.WE140120 SK 50 40  120  80  M 20x2  5,0
