Calidades de acabado del taladro

Calidades típicas de acabado del taladro

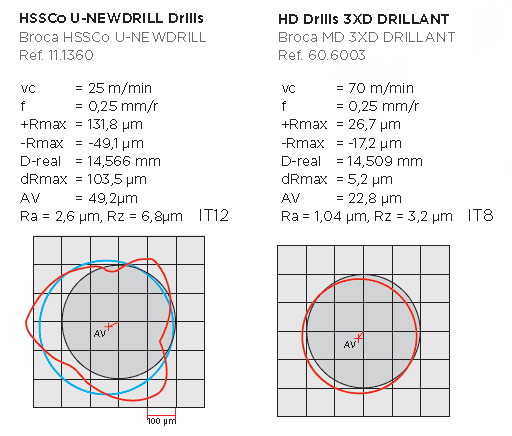

1. in 42CrMo4V, Ø 14.5 mm

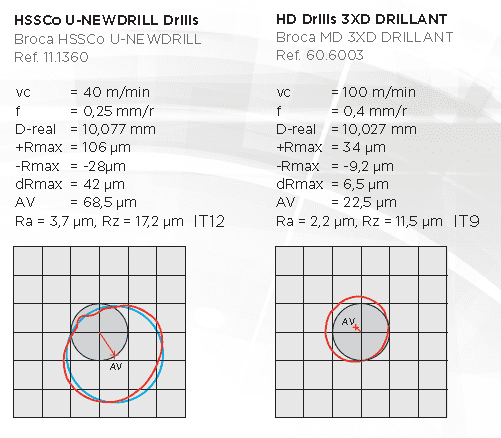

2. in GGG40, Ø 10,0 mm



La máxima desviación de redondez (dRmáx) se forma como suma absoluta de las máximas desviaciones positivas y negativas del contorno real frente al círculo medio. El decalaje de eje (AV) indica al usuario en cuántas μm se desvía la broca hacia un lado. El parámetro que muestra la mayor desviación determina, en función del diámetro de la pieza, la clase de calidad IT del taladro.
El círculo negro representa el taladro nominal que debería fabricar la herramienta en el caso ideal. El círculo rojo muestra el contorno real, es decir, la forma
efectiva del taladro, tal como la obtenemos con los tipos de broca en cuestión. El círculo envolvente (azul) es el promedio del círculo real, es decir, el diámetro medio (en las brocas de MD, el círculo evolvente coincide prácticamente con el Ø real).
