P. 216

CLAMP LINE

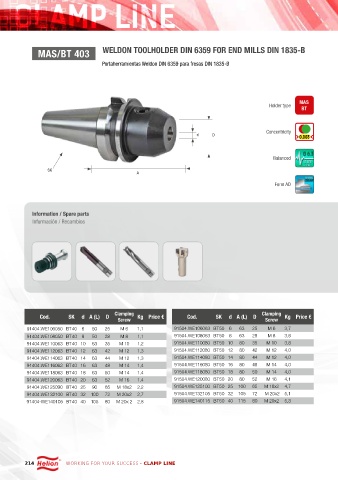

          MAS/BT 403                  WELDON TOOLHOLDER DIN 6359 FOR END MILLS DIN 1835-B
                          Portaherramientas Weldon DIN 6359 para fresas DIN 1835-B




                                                                           MAS
                                                                    Holder type
                                                                            BT

                                                  d d  D D         Concentricity  0,003


                                                                     Balanced
             SK
             SK
                                    A A
                                                                     Form AD


         Information / Spare parts
         Información / Recambios












           Cod.   SK  d A (L)  D  Clamping   Kg Price €  Cod.  SK  d A (L)  D  Clamping   Kg Price €
                              Screw                                Screw
        91404.WE106050 BT 40  6  50  25  M 6  1,1  91504.WE106063 BT 50  6  63  25  M 6  3,7
        91404.WE108050 BT 40  8  50  28  M 8  1,1  91504.WE108063 BT 50  8  63  28  M 8  3,8
        91404.WE110063 BT 40 10  63  35  M 10  1,2  91504.WE110080 BT 50 10  80  35  M 10  3,8
        91404.WE112063 BT 40 12  63  42  M 12  1,3  91504.WE112080 BT 50 12  80  42  M 12  4,0
        91404.WE114063 BT 40 14  63  44  M 12  1,3  91504.WE114080 BT 50 14  80  44  M 12  4,0
        91404.WE116063 BT 40 16  63  48  M 14  1,4  91504.WE116080 BT 50 16  80  48  M 14  4,0
        91404.WE118063 BT 40 18  63  50  M 14  1,4  91504.WE118080 BT 50 18  80  50  M 14  4,0
        91404.WE120063 BT 40 20  63  52  M 16  1,4  91504.WE120080 BT 50 20  80  52  M 16  4,1
        91404.WE125090 BT 40 25  90  65  M 18x2  2,2  91504.WE125100 BT 50 25  100  65  M 18x2  4,7
        91404.WE132100 BT 40 32  100  72  M 20x2  2,7  91504.WE132105 BT 50 32  105  72   M 20x2  5,1
        91404-WE140105 BT 40 40  105  80  M 20x 2  2,8  91504.WE140115 BT 50 40  115  80  M 20x2  5,3
