MILL LINE
MILL LINE
MILL

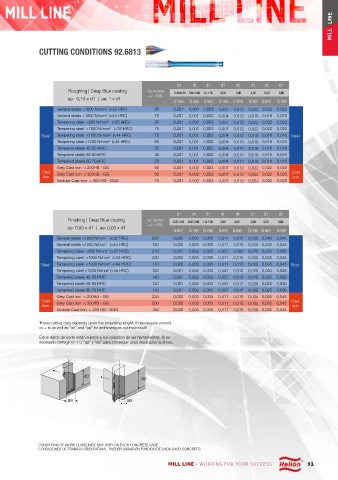

CUTTING CONDITIONS 92.6813

d1 d1 d1 d1 d1 d1 d1 d1
Roughing | Deep Blue coating Vc m/min 0.20-0.50 0.60-0.80 1.0-1.50 2,00 3,00 4,00 5,00 6,00
+/- 10%
ap: 0,15 x d1 | ae: 1 x d1
fz mm fz mm fz mm fz mm fz mm fz mm fz mm fz mm
General steels <1000 N/mm² (<32 HRC) 85 0,001 0,002 0,003 0,007 0,012 0,022 0,022 0,022

General steels <1200 N/mm² (<44 HRC) 70 0,001 0,001 0,002 0,004 0,012 0,016 0,016 0,016
Tempering steel <850 N/mm² (<25 HRC) 85 0,001 0,002 0,003 0,007 0,012 0,022 0,022 0,022
Tempering steel <1000 N/mm² (<32 HRC) 75 0,001 0,002 0,003 0,007 0,012 0,022 0,022 0,022
Steel Tempering steel <1200 N/mm² (<44 HRC) 70 0,001 0,001 0,002 0,004 0,012 0,016 0,016 0,016 Steel
Tempering steel >1200 N/mm² (>44 HRC) 60 0,001 0,001 0,002 0,004 0,010 0,016 0,016 0,016
Tempered steels 45-55 HRC 55 0,001 0,001 0,002 0,004 0,010 0,016 0,016 0,016
Tempered steels 55-60 HRC 35 0,001 0,001 0,002 0,004 0,010 0,016 0,016 0,016
Tempered steels 65-70 HRC 25 0,001 0,001 0,002 0,004 0,010 0,016 0,016 0,016
Grey Cast iron < 200HB - GG 90 0,001 0,002 0,003 0,007 0,012 0,022 0,022 0,022
Cast Grey Cast iron < 300HB - GG 80 0,001 0,002 0,003 0,007 0,012 0,022 0,022 0,022 Cast
Iron Iron
Nodular Cast iron < 350 HB - GGG 70 0,001 0,002 0,003 0,007 0,012 0,022 0,022 0,022
d1 d1 d1 d1 d1 d1 d1 d1
Finishing | Deep Blue coating Vc m/min 0.20-0.50 0.60-0.80 1.0-1.50 2,00 3,00 4,00 5,00 6,00
+/- 10%
ap: 0,50 x d1 | ae: 0,03 x d1
fz mm fz mm fz mm fz mm fz mm fz mm fz mm fz mm
General steels <1000 N/mm² (<32 HRC) 220 0,002 0,003 0,005 0,011 0,015 0,035 0,040 0,045
General steels <1200 N/mm² (<44 HRC) 180 0,002 0,003 0,005 0,011 0,015 0,035 0,035 0,045

Tempering steel <850 N/mm² (<25 HRC) 210 0,001 0,002 0,003 0,007 0,080 0,025 0,035 0,030
Tempering steel <1000 N/mm² (<32 HRC) 200 0,002 0,003 0,005 0,011 0,015 0,035 0,035 0,045
Steel Tempering steel <1200 N/mm² (<44 HRC) 170 0,002 0,003 0,005 0,011 0,015 0,035 0,035 0,045 Steel
Tempering steel >1200 N/mm² (>44 HRC) 150 0,001 0,002 0,003 0,007 0,012 0,025 0,030 0,045
Tempered steels 45-55 HRC 140 0,001 0,002 0,003 0,007 0,012 0,025 0,025 0,030
Tempered steels 55-60 HRC 120 0,001 0,002 0,003 0,007 0,012 0,025 0,025 0,030
Tempered steels 65-70 HRC 110 0,001 0,002 0,003 0,007 0,012 0,025 0,025 0,030
Grey Cast iron < 200HB - GG 220 0,002 0,003 0,005 0,011 0,015 0,035 0,035 0,045
Cast Grey Cast iron < 300HB - GG 200 0,002 0,003 0,005 0,011 0,015 0,035 0,035 0,045 Cast
Iron Iron
Nodular Cast iron < 350 HB - GGG 180 0,002 0,003 0,005 0,011 0,015 0,035 0,035 0,045
These cutting data depends upon the projecting lenght. If neccessary correct
vc + fz as well as “ae” and “ap” for archieving an optimal result!
Estos datos de corte están sujetos a los voladizos de las herramientas. Si es
necesario corregir vc + fz “ap” y “ae” para conseguir unos resultados óptimos.

ap ap

ae ae

CONDITIONS OF WORK GUIDELINES. MAY VARY ON EACH CONCRETE CASE.
CONDICIONES DE TRABAJO ORIENTATIVAS. PUEDEN VARIAR EN FUNCION DE CADA CASO CONCRETO.
